Productintroductie

HF-0, geleidend schuim na voorbewerking op de schuimspons, wordt gecoat met de metalen beschermlaag door middel van een chemisch galvaniserings- en galvaniseerproces, zodat het geleidend zal zijn met metaalkarakteristieken. Er is een speciale elektromagnetische afschermingsoplossing ontwikkeld door het coaten van geleidende drukgevoelige acrylkleefstof via een speciaal proces.

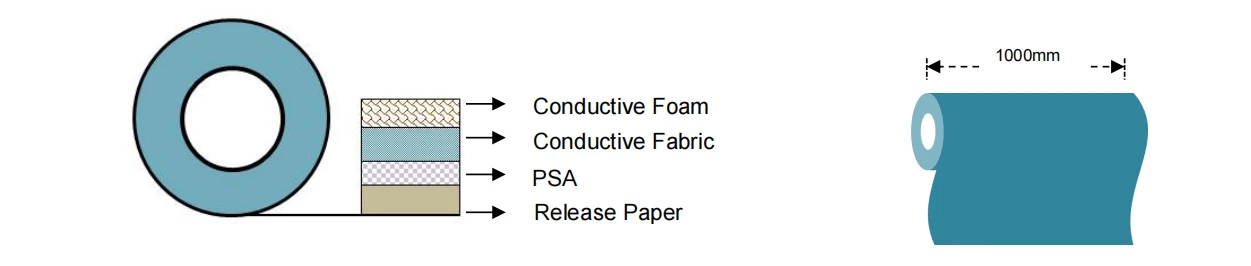

Productstructuur

product-1251-266

Productprestaties

Lage impedantie, goede elektromagnetische en aardingsprestaties;
Schokabsorptie en uitstekende veerkracht;
Het heeft een goede hechtsterkte, die snel kan worden vastgesteld voor verschillende metalen materialen;
Goede stanseigenschappen.

Functies

Functies	Gegevens		Teststandaard
Kleur	Grijs		/
Dikte (mm)	HF020	0.2 ± 0.1	ASTM D3652
	HF030/HF050/HF080	0.3/0.5/0.8 ± 0.15
	HF100/HF150/HF200/HF250	1.0/1.5/2.0/2.5 ± 0.3
	HF300/HF350/HF400/HF450/HF500	3.0/3.5/4.0/4.5/5.0 ± 0.4
Schilsterkte (N/25mm)	Groter dan of gelijk aan 10		ASTM D3330
Oppervlakteweerstand (Ω)	Kleiner dan of gelijk aan 0,1 (voor dikte kleiner dan of gelijk aan 3,0 mm); Kleiner dan of gelijk aan 0,2 (voor dikte > 3,0 mm)		Saintyoo TM
Z-Ron (Ω)	Kleiner dan of gelijk aan 0,05		Saintyoo TM
Afschermingseffectiviteit @10MHz~3GHz (dB)	Groter dan of gelijk aan 60		SJ20524-1995
Maximale compressiehoeveelheid	Groter dan of gelijk aan 80%		/
Materiaal vrijgeven	Wit siliconenpapier		/

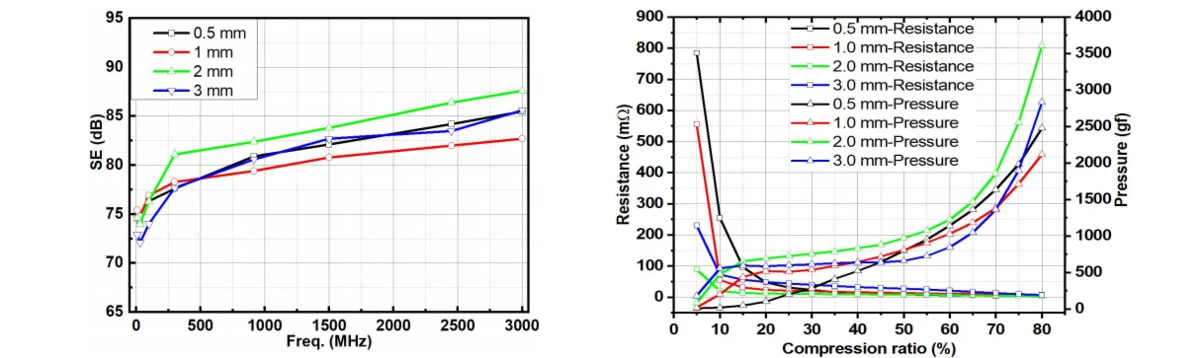

▉ Weerstandstestmethode

product-1214-363

Opmerking: De vermelde gegevens zijn typische waarden voor laboratoriumtests en mogen niet als technische specificatie worden beschouwd.

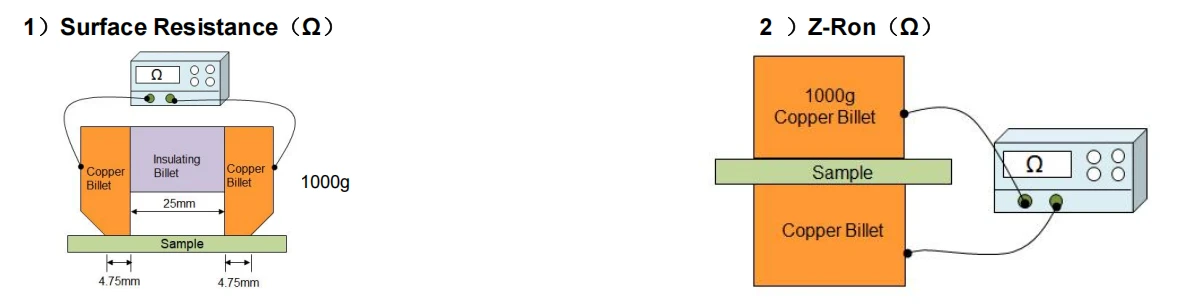

▉ Weerstandstestmethode

product-1200-305

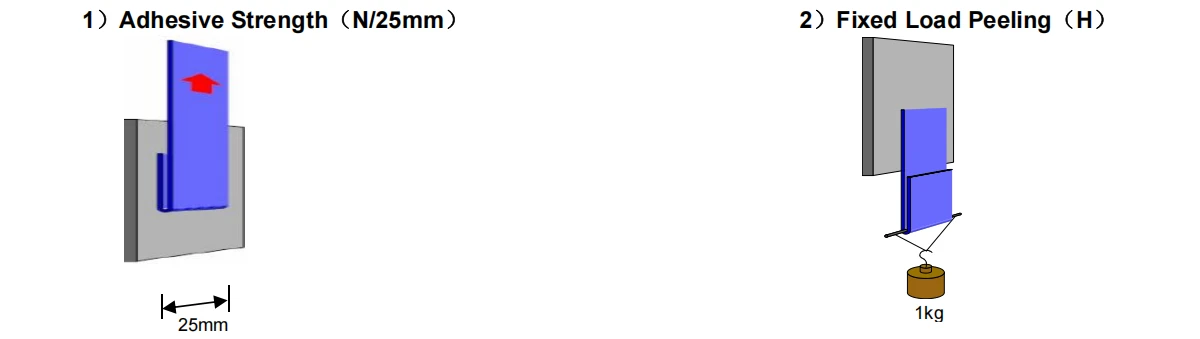

▉ Spanningstestmethode

product-1200-339

Sollicitatie

Het product wordt veel gebruikt in de binnenstructuur van mobiele telefoons, tablets, laptops en andere elektronica, zoals FPC, PCB's, luidsprekers, antennes, camera's en andere modules.
